中水回用和MBR技术项目探究

  “中水”水质主要是基于生活饮用水水质和允许排放污水水质之间,因此是相对于自来水和污水来说的。为了创建绿色环境,本项目实施中水回用工程。本工程收集了生活污水,淋浴废水,并在在处理后达到了杂用水水质标准,产水进行回用。





  1水量和水质



  1.1水量。本项目最高生活给水量1000m3/d,根据GB50336—2006,中水量QY=∑a.B.Q.b=800m3/d。



  1.2水质。进水水质:COD400mg/L.BOD5200mg/L,SS200mg/L,氨氮25mg/L,色度80,pH6~9。设计限值:COD≤30mg/L,BOD5≤l0mg/L,SS≤5mg/L,氨氮≤l0mg/L,色度≤30,pH6~9。实测本项目出水:BOD5.4mg/L,氨氮7.6mg/L,色度<5,pH6.68。本工程出水水质遵循《城市污水再生利用城市杂用水水质》(GB/T18920—2002)中冲厕、道路清扫、城市绿化的用水水质标准。



  2设计原则



  (1)在保障出水水质的条件,先选择先进、成熟的工艺,自动化程度比较高。(2)有效合理布局,提升土地使用率,避免二次污染。(3)节能减耗,减少总投资,有效发挥项目的社会、经济还有环境效益。根据以上的原则,选择“MBR主工艺”,并搭配CIO2消毒,系统自动控制。

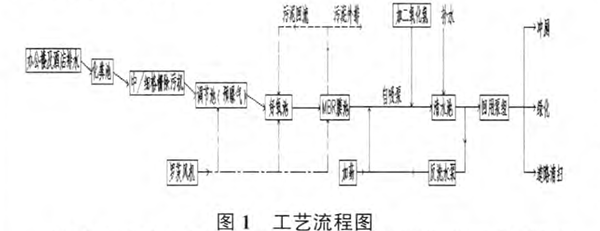

  3工艺流程和特点





  详细说明:办公楼和酒店的生活排水和洗浴废水,汇入到化粪池进行消化分解,这样的上清液自流进入到本中水系统。即先经过格栅井,之后再至曝气调节池;再经过自流进生化池进行生化处理;膜池抽吸泵将清水抽吸出来完成泥水分离;MBR膜产水经过CIO2消毒之后送到清水池,之后通过回用泵组送往各回用点(办公楼内冲厕、及建筑附近的绿化和道路冲洗)。本套中水系统布置在本建筑的负二层。



  系统主要有以下特征:



  (1)MBR技术可以使得污水中有机物和氨氮有效降解,又能通过氯剂消毒使得将全部病原微生物彻底杀灭,防止病原菌的泄露,提升出水安全性。



  (2)占地小,自动化程度高。



  主要构筑物



  4.1调节池。



  调节池。在调节池内设置穿孔曝气管预曝气。调节池可以均衡水量、水质,地下RC结构,根据GB50336-2006,调节池V=800X37.5%=300M3=10M2X3.5。



  4.2MBR生化池。在膜池入口设有栅隙1mm的膜格栅,MBR包括好氧池、膜池、反洗加药、鼓风机等。主要参数如下:



  (1)设计流量:800m3d(33.3m3/h)



  (2)好氧曝气池:HRT3.3h,有效容积110m3=37M2X3.5215,微孔曝气器,数量:126只



  (3)膜池:HRT5.3h,有效容积176m3=58.7M2x3.5选PVDF膜,通量取14L/M2H,单片膜面积10M2,膜片数=33.3m3/h÷(14L/M2Hxl0M2)=240片,设计20片/组,共12。



  4.3设备间



  (1)自吸水泵:Q=40m3/h,H=16m,2台



  (2)CLO2:消毒:加氯量3~6mg/L,选取CLO2:装置2400g/h



  (3)鼓风机2台,风压0.04MPA



  (4)调节池风量:根据《建筑中水设计规范》计算,Q1=0.6X300=3m3/min



  (5)好氧池风量:215微孔曝气器126只,风量8.4m3/min



  (6)膜池风量:根据膜手册,计算膜的用气量=22.5m3/min考虑富余量,所以鼓风机Q=37.5m3/min,0.04MPA



  4.4清水池。根据GB50336—2006计算,清水池V=800x25%=200M3



  以上是关于中水回用和MBR技术项目研究,若想了解更多关于中水回用内容,欢迎关注安峰环保官网,谢谢。
